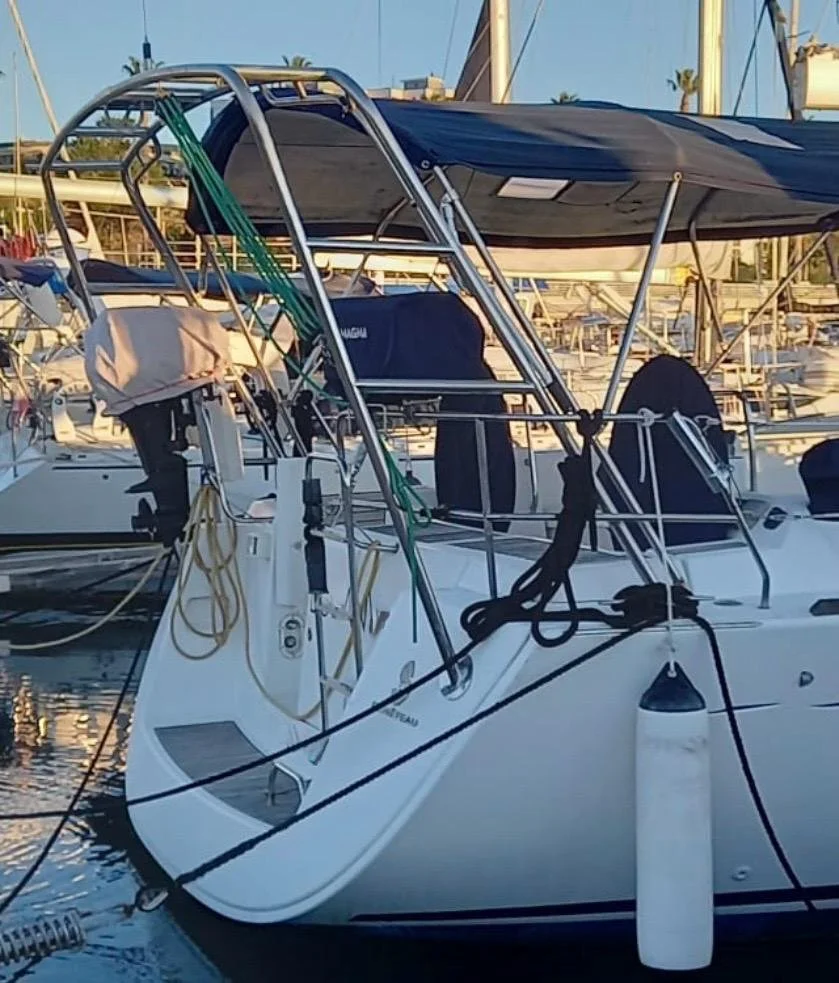

El WeldArch es un arco de popa fabricado completamente en acero inox. AISI-316, que se adapta a veleros con una medida de manga en el espejo de popa de hasta 4,5 metros (consultar en caso de que la medida sea superior).
Cada una de las estructuras laterales del WeldArch se compone de 2 curvas (fabricadas en tubo Ø43mm), una se fija al espejo de popa y la otra en la cubierta mediante pletinas de Ø120mm, las cuales tienen agujeros por donde pasan los cables eléctrico de los paneles solares y demás accesorios eléctricos. Las 2 curvas se unen entre si mediante 3 trozos de tubo de Ø30mm.
A su vez las 2 estructuras laterales se unen mediante 2 tubos centrales, también de Ø43mm. Para la unión entre tubos centrales y estructuras laterales se usan tubos alma de Ø40mm y tubos embellecedores para cubrir la soldadura de unión.
Se suministran unos brazos pescantes fabricados en tubo Ø48,3mm y reforzados interiormente con tubo Ø43mm, los cuales sobresalen 500mm desde el arco de más a popa. Los pescantes tienen unas hendiduras que facilita que se unan a los tubos centrales mediante unos puentes con tornillos.
El WeldArch tiene una alta capacidad de carga, la cual varía en función de la medida de manga que tenga el arco.
Para una manga de hasta 3 metros los pescantes pueden sostener un dinghy de hasta 200kg.
Cuanto mayor sea la medida de la manga menor la capacidad de carga. En la máxima medida de manga estándar del WeldArch (4,5mts) la capacidad de carga de los pescantes serían de aproximadamente 100kg.
Para que un WeldArch de la máxima medida de manga estándar (4,5mts) pueda soportar una embarcación auxiliar de 200kg de peso, se recomienda la fabricación de una estructura de tubo para soportar los paneles solares. Esta estructura se fijará mediante puentes a la salida de curva de los tubos laterales y eso genera rígidez mucho mayor en el arco. En la galería encontrarás una imagen donde mostramos la estructura de tubo cuadrado (en color azul) fijada mediante los puentes (en color verde).
En este caso nosotros te enviamos todo el despiece que consiste en:
4 curvas de tubo de Ø43mm.
2 tubos centrales de tubo Ø43mm (3 metros de longitud).
4 tubos alma de unión entre curvas laterales y tubos centrales (Ø40mm).
4 tubos para cubrir la soldadura de unión entre curvas y tubos centrales.
Tubos de Ø30mm para unir las curvas de tubo de Ø43mm de cada lado.
2 pescantes totalmente acabados, con anillas soldadas, pulidos y con hendiduras para montaje fácil.
4 puentes y tornillería para montar pescantes.
4 pletinas Ø120mm para fijar los arcos a cubierta y espejo de popa y 4 contraplacas.
2 cornamusas.
Luego tu puedes ajustar y soldar el arco ó contratar a un metalista que haga este trabajo para ti.
Portes no incluidos, consultar en cada destino.
